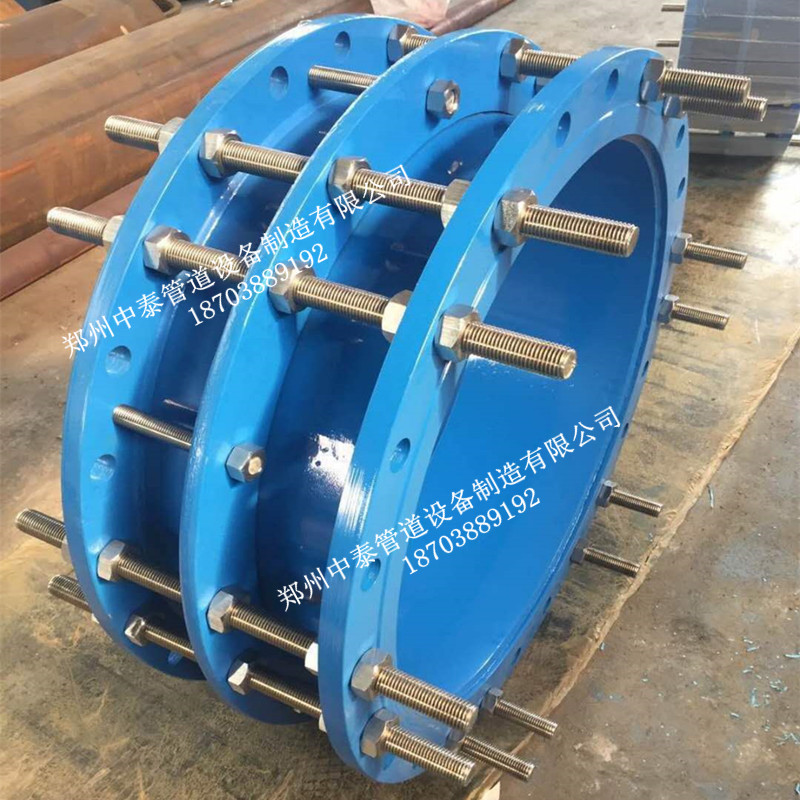

VSSJAF型双法兰传力接头

更新：2017-10-31 16:29:51 点击：

产品介绍

1、作用

双法兰传力接头主要用于泵、阀门等附件的松套连接。双法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。双法兰传力接头主要用于泵、阀门、管路等附件的松套连接。
2、参数
公称通经：DN20mm-DN3200mm
工作压力：0.6-2.5MPA
使用介质：水、污水。
密封材料：NBR
制造标准：GB12465-2002。
3、安装说明
由本体，密封圈，压盖，伸缩短管等主要部件组成该产品适用于两边均与法兰连接的管道中安装时调节产品两端与法兰的安装长度，对角均匀拧紧压盖螺栓使用其成为一个整体并有一定的位移量方便安装维修时根据现场时根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。
4、适用范围
本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
5、优缺点
优点：双法兰传力接头安装简单方便、方便阀门安装、可承受管线的轴向拉力。
特点：双法兰连接方式。
6、型号介绍
双法兰传力接头的型号为VSSJA（C2F）型：两边均与法兰连接，安装时调整产品两端连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道自由伸缩，锁定伸缩量，确保管道的安全运行。
